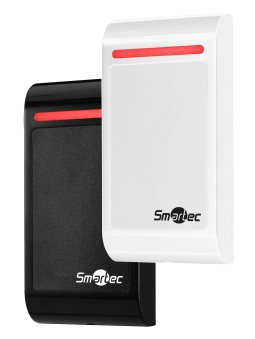

ST-SC032EH Уличный автономный контроллер со считывателем карт ЕМ / HID

Однодверный контроллер ST-SC032EH предназначен для создания автономной системы контроля доступа и может обслуживать до 10 000 пользователей.
Он объединяет в одном корпусе контроллер с возможностью его программирования через мастер-карту или ИК-пульт и считыватель карт доступа форматов Em Marine и HID.
Через интерфейс Виганд ST-SC032EH позволяет подключить внешний ридер и организовать автономный контроль доступа как на вход, так и на выход в рамках одной точки прохода.
Для контроля несанкционированного вскрытия корпуса автономный контроллер снабжен светочувствительным датчиком, а класс защиты IP68 позволяет эксплуатировать его в уличных условиях.

Возможность использования proximity-карт EM / HID

Универсальный контроллер-считыватель Smartec может работать в автономном режиме с RFID картами стандартов Em Marine и HID (частота 125 кГц),
которые содержат уникальный код, записанный на них на заводе-изготовителе. Если код идентификатора содержится в базе данных (памяти) ST-SC032EH,
то при поднесении этой карты к считывателю автономный контроллер выдаст санкцию на проход. Как правило, за этим следует команда разблокировки,
идущая на электрически управляемый замок, который может быть любого типа: электромагнитный, электромеханический или с электрозащелкой.
В общем случае данный контроллер может управлять не только замком двери, но и другими исполнительными устройствами, например, турникетом.

Наличие НО и НЗ контактов

Для управления электрозамком двери автономный контроллер ST-SC032EH оснащен специальными реле с нормально-открытыми (НО) и нормально-закрытыми (НЗ) контактами.
Если в рамках СКУД автономный контроллер должен управлять замком, который открывается при подаче питания и блокирует дверь при его снятии, необходимо использовать НО-контакт.
В случае, когда замок находится в открытом положении при отсутствии электропитания, то он подключается к НЗ-контакту.
Следует отметить, что при включении в схему СКУД замков любого типа, обязательна установка защитных диодов типа FR107 или IN4007.

Встроенный датчик контроля вскрытия корпуса

Чтобы обнаружить несанкционированное вскрытие корпуса ST-SC032EH и вовремя пресечь саботаж системы контроля доступа, в автономный контроллер встроен специальный светочувствительный датчик.
При вскрытии или демонтаже корпуса устройства с монтажного основания включится световая и звуковая индикация тревоги и сработает тревожный выход.
Сброс тревоги автономный контроллер выполняет автоматически по истечении запрограммированного промежутка времени или после успешной идентификации пользователя через встроенный / внешний считыватель.

Возможность подключения внешнего считывателя

Чтобы обеспечить автономной системе доступа более высокую защиту от вандалов, целесообразно использовать дополнительное считывающее устройство,
которое подключается к ST-SC032EH через Виганд вход. При этом автономный контроллер устанавливается внутри защищаемого помещения,
а выносной считыватель − с внешней стороны двери. Кроме того, используя контроллер и внешний ридер, можно организовать контроль доступа для автономной точки прохода как на вход, так и на выход.

Варианты использования двух устройств одновременно

При необходимости, пункт доступа можно оборудовать двумя устройствами ST-SC032EH и использовать один из них как автономный контроллер (устанавливается внутри помещения),
а второй как считыватель (монтируется снаружи). Также двумя устройствами могут быть оборудованы две двери, которые планируется использовать в качестве шлюза.
Если каждый автономный контроллер запрограммировать в режим шлюза, система будет работать следующим образом: пока открыта одна из дверей, разблокировать вторую невозможно.

Два способа программирования ST-SC032EH

Чтобы запрограммировать этот автономный контроллер Smartec, можно воспользоваться ИК пультом, входящим в комплект поставки, либо мастер-картой.
В обоих случаях контроллер допускает добавление новых и удаление действующих кодов идентификационных карт или их групп.
В то же время, при использовании ИК-пульта, имеется возможность удаления кодов отдельных карт из автономной системы без их физического присутствия (например, в случае утери).

Возможность эксплуатации ST-SC032EH на улице

За счет того, что автономный контроллер оснащен прочным влаго- и пыленепроницаемым корпусом, он может эксплуатироваться как внутри помещений, так и в уличных условиях.
Для защиты от атмосферных воздействий все электронные платы, которыми оснащен автономный контроллер, имеют специальное покрытие из полимерных смол.
Благодаря этому, автономная СКУД на базе ST-SC032EH может бесперебойно работать в диапазоне температур от -40 до +60⁰ С при влажности до 90%.

ехнические характеристики на автономный контроллер ST-SC032EH:

Количество пользователей: 10 000

Считыватель: EM + HID, 125 кГц

Дистанция считывания: 3 - 8 см

Время срабатывания реле замка: 1 – 99 с

Время срабатывания тревоги: 1-3 мин

Реле замка: до 2А, 12 В (пост. ток)

Входы: 1 вход для датчика положения двери, 1 вход для кнопки выхода

Тревожный выход: 1 тревожный выход, открытый коллектор, до 2А, 12 В (пост. ток)

Вигнад вход/выход: Виганд 26 бит

Питание: 12 В (пост. ток) ±10%

Потребляемый ток: не более 30 мА

Диапазон рабочих температур: -40 - +60⁰С

Диапазон рабочей влажности: 10% - 90%

Размеры: 115x56x22 мм

Вес: 400 г
