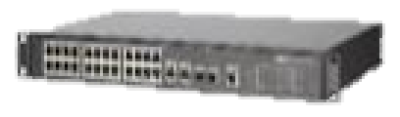

24-портовый управляемый коммутатор с ePoE, уровень L2 Порты: 24 RJ45 10/100Мбит/с (8ePoE, 16PoE/PoE+/Hi-PoE), 2 комбинированных SFP/RJ45 10/100/1000Мбит/с (uplink); мощность PoE: порты 1~2 до 60Вт, порты 3~24 до 30Вт, суммарно до 240Вт; питание: 100~360В(AC); длина кабеля UTP до 800м
16-портовый управляемый коммутатор с ePoE, уровень L2 Порты: 16 RJ45 10/100Мбит/с (8ePoE, 8PoE/PoE+/Hi-PoE), 2 комбинированных SFP/RJ45 10/100/1000Мбит/с (uplink); мощность PoE: порты 1~2 до 60Вт, порты 3~16 до 30Вт, суммарно до 240Вт; питание: 100~240В(AC); длина кабеля UTP до 800м

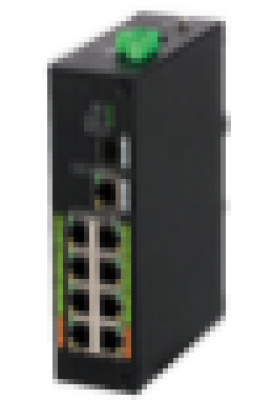

8-портовый неуправляемый коммутатор с ePoE Порты: 8 RJ45 10/100/1000Мбит/с (PoE/PoE+/Hi-PoE), 1 RJ45 10/100/1000Мбит/с (uplink), 1 SFP 100/1000Мбит/с (uplink); мощность PoE: порты 1 и 5 до 60Вт, порты 2~4 и 6~8 до 30Вт, суммарно до 120Вт; питание: 48~57В(DC); рабочая температура: -30°С~+65°С; монтаж на DIN-рейку; длина кабеля UTP до 800м

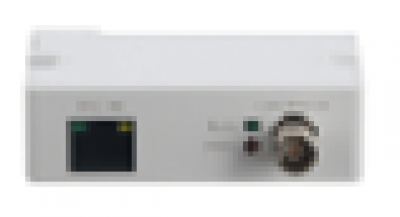

Пассивный передатчик EoC с питанием ePoE Применение: подключение IP-видеокамер по коаксиальному кабелю RG59; порты: 1 RJ45 10/100Мбит/с (PoE), 1 BNC 10/100Мбит/с (ePoE), длина кабеля: до 400м (100Мбит/с), до 1000м (10Мбит/с); грозозащита: до 6кВ; рабочая температура: -40°С~+60°С

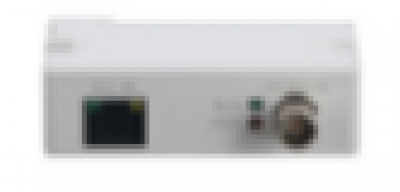

Пассивный приемник EoC с питанием ePoE Применение: подключение IP-видеокамер по коаксиальному кабелю RG59; порты: 1 RJ45 10/100Мбит/с (ePoE), 1 BNC 10/100Мбит/с (PoE), длина кабеля: до 400м (100Мбит/с), до 1000м (10Мбит/с); грозозащита: до 6кВ; рабочая температура: -40°С~+60°С

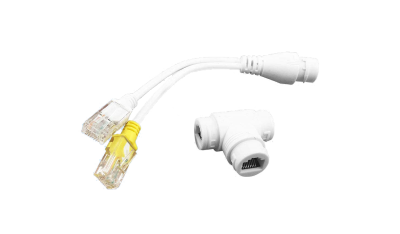

RVi-1NY10-2FP Удлинитель Ethernet для систем IP видеонаблюдения. Обеспечивает высокую надежность и стабильность работы при установке сетевого видеонаблюдения.

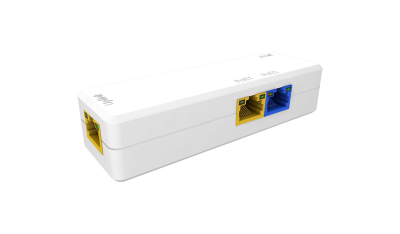

RVi-1NE10-2FP Удлинитель Ethernet для систем IP видеонаблюдения. Обеспечивает высокую надежность и стабильность работы при установке сетевого видеонаблюдения.

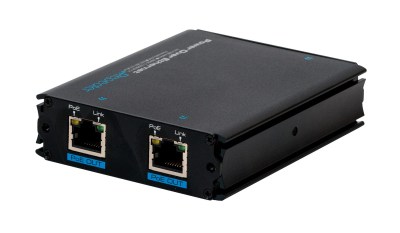

RVi-1NE-P10 Удлинитель Ethernet для систем IP видеонаблюдения. Обеспечивает высокую надежность и стабильность работы при установке сетевого видеонаблюдения.

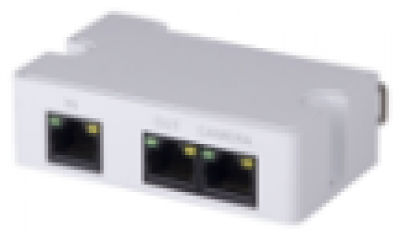

Удлинитель PoE Порты: 1 RJ45 10/100Мбит/с (вход, PoE/PoE+), 1 RJ45 10/100Мбит/с (выход на удлинитель, PoE/PoE+), 1 RJ45 10/100Мбит/с (выход на IP-видеокамеру, PoE); каскадное подключение до 2 удлинителей (3 IP-видеокамеры) с питанием от инжектора DH-PFT1200; рабочая температура: -30°С~+65°С
Пассивный РОЕ удлинитель стандартов IEEE 802.3af/at; совместаная работа с PFT1200 c расстоянием до 300м;
Оптический (SFP) медиаконвертер, промышленный. 1 порт 10/100/1000Base-T PoE RJ45; порт 1000Base-X SFP. Скорость передачи данных по SFP порту до 1.25 Гбит/с. Расстояние передачи LAN: 0~100м; SFP: завист от модуля. Световые индикаторы на передней панели. Температурный режим: -40℃～85℃. Блок питания в комплекте. Крепления для установки на стену в комплекте. Габаритные размер (ДxШxВ) : 103мм×82мм×25мм.

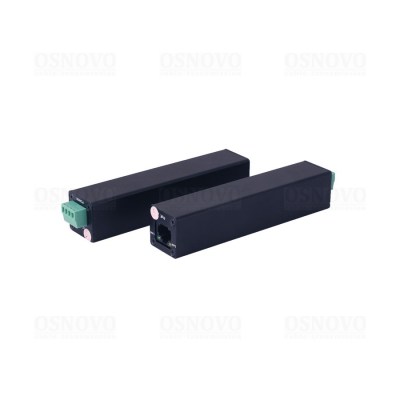

Удлинитель PoE (VDSL) до 500м (Комплект передатчик + приемник) по коаксиальному кабелю RG59 (RG6), телефонному, силовому кабелю. Расстояние передачи данных - 600м, Скорость передачи - 100 мбит/c. Мощность PoE на расстоянии 300м - 27Вт, На расстоянии 500м - 17Вт. Поддержка стандартов IEEE 802.3af/at. Автоматическое определение PoE устройств. Порты передатчика: вх.- 1 x RJ45 (10/100 Base-T), 2 x клм. питание (12-57VDC) , вых. - 2 x клм. (VDSL) , Порты приемника: вх. - 2 x клм. (VDSL), 2 x клм. питание (12VDC) вых. - 1 x RJ45 (10/100 Base-T + PoE). Напряжение питания передатчика - DC12-57V, приемника - DC12V. Рекомендуемое напряжение питания при передаче PoE - DC55V. Блок питания в комплект не входит. Размеры (ШxВxГ): 26 x 26 x 123 мм. Рабочая температура: -20...+60 гр. С.
Уличный PoE удлинитель/ коммутатор Gigabit Ethernet на 3 порта. Порты: 2 х GE (10/100/1000 Base-T) с PoE (до 25W) + 1 x GE (10/100/1000 Base-T) Uplink с поддержкой питания по PoE (Входная мощность до 60W). Соответствует стандартам PoE IEEE 802.3af/at/bt. Автоматическое определение PoE устройств. Суммарная выходная мощность PoE до 50W. Питание: Через порт Uplink (до 60W). Степень защиты - IP66. Размеры (ШхВхГ): 230x40x90мм. Рабочая температура: -40...+75 гр. С.
PoE Удлинитель/Коммутатор Gigabit Ethernet на 3 RJ45 порта. Порты: 1 х GE (10/100/1000 Base-T) с поддержкой BT PoE (до 90W), 1 х GE (10/100/1000 Base-T) с поддержкой PoE (до 30W), 1 x GE (10/100/1000 Base-T) Uplink с поддержкой питания по PoE (Входная мощность до 90W). Соответствует стандартам PoE IEEE 802.3af/at/bt. Автоматическое определение PoE устройств. Поддержка режима CCTV: Увеличение расстояния передачи данных и питания до 250м. Суммарная выходная мощность PoE до 85W. Питание: Через порт Uplink (до 90W) или разъем DC12-57V для передачи данных или DC42-57V для передачи данных + PoE. Блок питания в комплект не входит. Размеры (ШхВхГ): 88 x25 x 70 мм. Рабочая температура: -10...+55 гр. С.
PoE удлинитель/ коммутатор Gigabit Ethernet на 3 RJ45 порта. Порты: 2 х GE (10/100/1000 Base-T) с поддержкой PoE (до 28W) + 1 x GE (10/100/1000 Base-T) Uplink с поддержкой питания по PoE (Входная мощность до 60W). Соответствует стандартам PoE IEEE 802.3af/at/bt. Автоматическое определение PoE устройств. Суммарная выходная мощность PoE до 56W. Питание: Через порт Uplink (до 60W) или разъем DC9-57V для передачи данных или DC37-57V для передачи данных + PoE. Блок питания в комплект не входит. Размеры (ШхВхГ): 88 x25 x 70 мм. Рабочая температура: -10...+55 гр. С.

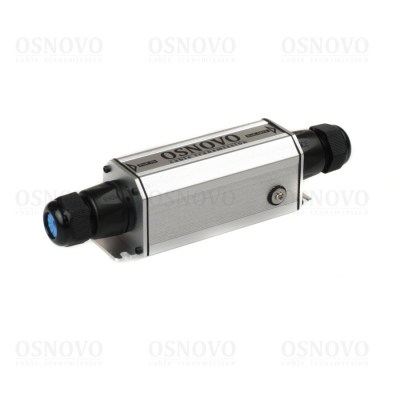

Уличный PoE удлинитель для камер видеонаблюдения 10/100/1000M Gigabit Ethernet до 500м (до 22W) со встроенной грозозащитой 6kV. Увеличение расстояния передачи данных + питание на 100м. При каскадном подключении - 2 x E-Poe/2GW: до 300м (до 12W), 3 x E-Poe/2GW: до 400м (до 6W), 4 x E-Poe/2GW: до 500м (До 4W). Соответствует стандартам PoE IEEE 802.3af/at. Автоматическое определение PoE устройств. Порты: вх.- GE (10/100/1000 Base-T), вых.- GE (10/100/1000 Base-T). Не требует дополнительного питания. Размеры (ШхВхГ):185x45x45мм. Степень защиты - IP66. Вес: 0,26кг. Рабочая температура: -40...+70 гр. С.

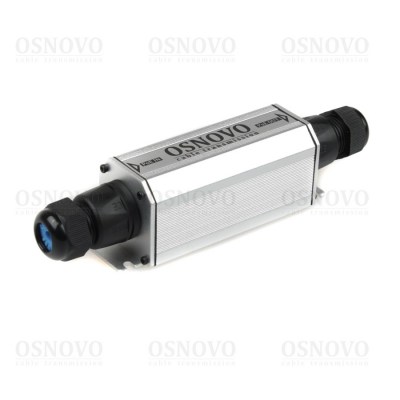

Уличный PoE удлинитель для камер видеонаблюдения 10M/100M/1000M Gigabit Ethernet до 500м (до 22W). Увеличение расстояния передачи данных + питание на 100м. При каскадном подключении - 2 x E-Poe/1GW: до 300м (до 12W), 3 x E-Poe/1GW: до 400м (до 6W), 4 x E-Poe/1GW: до 500м (До 4W). Соответствует стандартам PoE IEEE 802.3af/at. Автоматическое определение PoE устройств. Порты: вх.- GE (10/100/1000 Base-T), вых.- GE (10/100/1000 Base-T). Не требует дополнительного питания. Размеры (ШхВхГ): 185x45x45 мм. Степень защиты - IP66. Вес: 0,26кг. Рабочая температура: -40...+70 гр. С.
PoE удлинитель для камер видеонаблюдения 10/100/1000M Gigabit Ethernet до 500м. Увеличение расстояния передачи данных + питание на 100м. При каскадном подключении - 2 x E-Poe/1G: до 300м (до 12W), 3 x E-Poe/1G: до 400м (до 6W), 4 x E-Poe/1G: до 500м (До 4W). Соответствует стандартам PoE IEEE 802.3af/at. Автоматическое определение PoE устройств. Порты: вх.- GE (10/100/1000 Base-T), вых.- GE (10/100/1000 Base-T). Не требует дополнительного питания. Размеры (ШхВхГ): 94 x 48 x 28 мм. Металлический корпус. Рабочая температура: -40...+75 гр. С.
Уличный PoE удлинитель для камер видеонаблюдения 10M/100M Fast Ethernet до 500м (до 22W) со встроенной грозозащитой 6kV. Увеличение расстояния передачи данных + питание на 100м. При каскадном подключении - 2 x E-Poe/1: до 300м (до 12W), 3 x E-Poe/1: до 400м (до 6W), 4 x E-Poe/1: до 500м (До 4W). Соответствует стандартам PoE IEEE 802.3af/at. Автоматическое определение PoE устройств. Порты: вх.- FE (10/100 Base-T), вых.- FE (10/100 Base-T). Не требует дополнительного питания. Размеры (ШхВхГ):185x45x45мм. Степень защиты - IP66. Вес: 0,26кг. Рабочая температура: -40...+70 гр. С.
Уличный PoE удлинитель для камер видеонаблюдения 10M/100M Fast Ethernet до 500м (до 22W). Увеличение расстояния передачи данных + питание на 100м. При каскадном подключении - 2 x E-Poe/1W: до 300м (до 12W), 3 x E-Poe/1W: до 400м (до 6W), 4 x E-Poe/1W: до 500м (До 4W). Соответствует стандартам PoE IEEE 802.3af/at. Автоматическое определение PoE устройств. Порты: вх.- FE (10/100 Base-T), вых.- FE (10/100 Base-T). Не требует дополнительного питания. Размеры (ШхВхГ): 185x45x45 мм. Степень защиты - IP66. Вес: 0,26кг. Рабочая температура: -40...+70 гр. С.

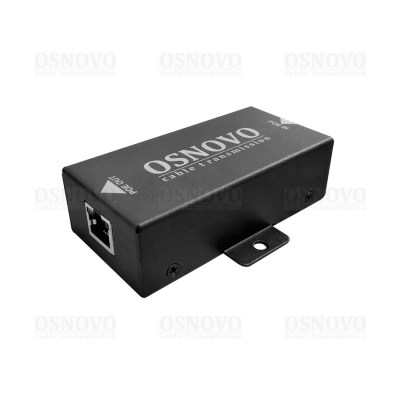

PoE удлинитель для камер видеонаблюдения 10M/100M Fast Ethernet до 500м. Увеличение расстояния передачи данных + питание на 100м. При каскадном подключении - 2 x E-Poe/1: до 300м (до 12W), 3 x E-Poe/1: до 400м (до 6W), 4 x E-Poe/1: до 500м (До 4W). Соответствует стандартам PoE IEEE 802.3af/at. Автоматическое определение PoE устройств. Порты: вх.- FE (10/100 Base-T), вых.- FE (10/100 Base-T). Не требует дополнительного питания. Размеры (ШхВхГ): 94 x 48 x 28 мм. Металлический корпус. Рабочая температура: -40...+75 гр. С.

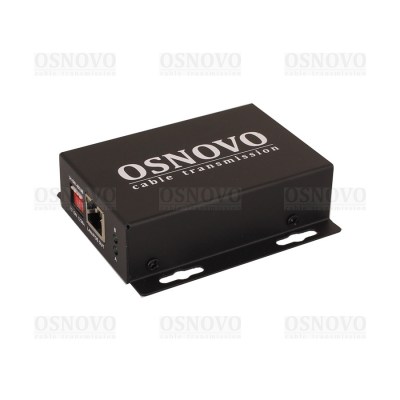

PoE удлинитель для камер видеонаблюдения 10M/100M Fast Ethernet на 400м (до 30W). Увеличение расстояния передачи данных + питание на 100м (В режиме "S" - до 400м). Совместим с оборудованием PoE IEEE 802.3af/at. Порты: вх.- 1 x RJ45 (10/100 Base-T), роз. 2.1x5мм DC, вых.- 1 x RJ45 (10/100 Base-T). Выходной порт имеет возможность выбора метода подачи PoE (A, B, A+B).2 способа получения питания: от источника PoE/ от блока питания через DC разъем). Питание: DC12-56V(30W). Размеры (ШxВxГ): 88x25x60мм. Рабочая температура: -10...+55 гр. С.
E-POE/1G(90W) PoE удлинитель для камер видеонаблюдения 10M/100M/1000M Gigabit Ethernet до 700 метров со встроенной грозозащитой 6кВ. (потребуется 6 устройств). 70 Ватт на дистанции 100 метров, 3,8 Ватт на максимальной дистанции. Увеличение расстояния передачи данных + питание на 100м. Соответствует стандартам PoE IEEE 802.3af/at/bt. Автоматическое определение PoE устройств. Входная мощность PoE до 90W. Питание: через порт Uplink (до 90W). Размеры (ШхВхГ): 51 x 28 x 90 мм. Рабочая температура: -10...+50 гр. С.
PoE удлинитель для камер видеонаблюдения 10M/100M/1000M Gigabit Ethernet до 700м (потребуется 6 устройств). 70 Ватт на дистанции 100 метров, 3,8 Ватт на максимальной дистанции. Увеличение расстояния передачи данных + питание на 100м. Соответствует стандартам PoE IEEE 802.3af/at/bt. Автоматическое определение PoE устройств. Входная мощность PoE до 90W. Питание: Через порт Uplink (до 90W) . Размеры (ШхВхГ): 51 x 28 x 90 мм. Рабочая температура: -10...+50 гр. С.
Удлинитель Ethernet (VDSL) до 1000м по коаксиальному кабелю RG59 (RG6), телефонному, UTP кабелю. Скорость передачи данных с камеры видеонаблюдения по RG59: 95Мбит/с(50м), 93,4Мбит/с(500м), 85,3Мбит/с(1000м). Устройство может работать в 2-х режимах: точка-точка и точка - многоточка. Возможно каскадное подключение до 9 IP-камер к одному приемнику. Разъемы: вх.RJ45 / роз. 2,1x5 (DC12V), вых.-BNC. Комплект: приемопередатчики TR-IP/1 - 2шт, БП DC12V(1A) - 2шт. Размеры (ШxВxГ): 105х25х65мм. Рабочая температура -45...+85 гр.С.
Дополнительный приемопередатчик (VDSL) к комплекту -KIT используется для передачи Ethernet до 1000м по коаксиальному кабелю RG59 (RG6), телефонному , UTP кабелю. Предустановленная конфигурация - Slave. Скорость передачи данных с камеры видеонаблюдения по RG59: 95Мбит/с(50м), 93,4Мбит/с(500м), 85,3Мбит/с(1000м). Устройство может работать в 2-х режимах: точка-точка и точка - многоточка. Возможно каскадное подключение до 9 IP-камер к одному приемнику. Разъемы: вх.RJ45 / роз. 2,1x5 (DC12V), вых.-BNC. БП DС12V(1A) в комплекте. Размеры (ШxВxГ): 105х25х65мм. Рабочая температура -45...+85 гр.С.
Удлинитель Ethernet (VDSL), (комплект передатчик+приёмник), расстояние передачи Ethernet до 3000м по витой паре, Скорость передачи данных с камеры видеонаблюдения 55 Мбит/с (300м), 10 Мбит/с (1000м), 3 Мбит/с (1500м), передатчик вх.RJ45,вых. клм., приёмник вх. клм., вых.RJ45, питание DC12В/4,5Вт. БП в комплекте. Рабочая температура -25...+50гр.С, Размеры (ШxВxГ): 118х27х108мм (каждое устройство).
Удлинитель Ethernet (VDSL) на 4 порта (локальное устройство). Расстояние передачи до 1500м. Скорость передачи данных с камеры видеонаблюдения 100Мбит/с (300м), 90Мбит/с(600м), 60Мбит/с(900м), 40Мбит/с(1200м), 25Мбит/с(1500м). Встроенные функции маршрутизации. Вх.-роз. 2.1х5мм(DC12V). Вх./вых.- RJ11(VDSL2)/клеммы(VDSL2)/RJ11(телефон)/RJ45(Ethernet)x4/RS232(упр.). БП DC12V(1A) в комплекте. Размеры (ШxВxГ): 184х40х146мм. Рабочая температура -40...+50 гр.С.
Удлинители Ethernet для IP-камер: как преодолеть ограничение в 100 метров
В мире систем видеонаблюдения IP-камеры стали стандартом благодаря высокому качеству изображения, гибкости и возможностям интеллектуальной аналитики. Однако у «цифры» есть своё фундаментальное ограничение — стандартная максимальная дальность передачи данных и питания по витой паре (UTP-кабелю) составляет 100 метров. Что делать, если камеру нужно установить на большем расстоянии от коммутатора или регистратора? На помощь приходят специальные устройства — удлинители Ethernet и PoE.
Зачем нужны удлинители? Преодоление барьера
Стандарт Ethernet (IEEE 802.3) устанавливает лимит в 100 метров для гарантированной стабильной передачи данных без потерь и ошибок. Этот лимит обусловлен затуханием сигнала в кабеле. Установка камеры на расстоянии, скажем, 150, 200 или 500 метров прямым кабелем приведет к:
-
Нестабильному соединению (перебои в видео).
-
Полной потере связи.
-
Невозможности подать питание по PoE.
Именно для таких сценариев и существуют удлинители.
Не пассивные, а активные: принцип работы и типы устройств
Важное уточнение: Подавляющее большинство устройств для серьезного удлинения — это активные решения, требующие отдельного питания. Они не просто "продлевают" кабель, а принимают, усиливают (регенерируют) и заново передают сигнал, а также при необходимости — питание.
Существует два основных типа устройств:
1. Пассивные PoE-инжекторы/сплиттеры (для малых расстояний):
-
Принцип: Простое "продление" кабеля питания и данных без усиления сигнала.
-
Когда использовать: Для преодоления незначительного превышения лимита (например, 110-120 метров) при условии использования качественного кабеля категории 5e/6. Это бюджетное, но ненадежное решение, сильно зависящее от внешних факторов.
2. Активные PoE-удлинители (Повторители / Репитеры / Extender):
-
Принцип: Это сетевое устройство с двумя портами. Оно получает ослабленный сигнал и питание PoE от основного коммутатора, регенерирует его до исходных параметров и передает дальше. Некоторые модели также могут подавать "свежее" питание на следующем отрезке.
-
Дальность: Каждое такое устройство добавляет новый сегмент до 100 метров. Каскадируя их, можно достигать расстояний в 500-1000 метров.
-
Стандарты: Поддерживают современные стандарты PoE (IEEE 802.3af/at/bt), автоматически согласовывая мощность с конечным устройством.
3. Оптико-электрические преобразователи (Media Converter):
-
Принцип: Для сверхдальних расстояний (километры) лучшим решением является переход на оптический кабель. Конвертер преобразует электрический сигнал из медного кабеля в оптический и передает его по волокну. На противоположном конце второй конвертер выполняет обратную операцию. Часто оснащаются PoE-портом для питания камеры.
-
Когда использовать: Для расстояний свыше 500 метров, при необходимости защиты от электромагнитных помех (промзона, ЛЭП) и для организации магистральных каналов.
Ключевые преимущества использования активных удлинителей
-
Экономия на инфраструктуре: Избегание затрат на прокладку оптики или установку дополнительных коммутаторов с питанием в удаленных точках.
-
Простота и скорость монтажа: Установка не требует глубоких сетевых знаний. Устройство размещается в удобной точке (чердак, щиток) и питается от ближайшей розетки.
-
Сохранение технологии PoE: Не нужно тянуть отдельный силовой кабель к камере, что сохраняет все преимущества единой кабельной системы.
-
Гибкость системы: Позволяет легко добавить камеру в удаленном месте без кардинальной переделки сети.
На что обратить внимание при выборе?
-
Требуемая дальность: Рассчитайте общее расстояние и выберите подходящее решение (активный репитер на 200м или оптику на 2 км).
-
Стандарт PoE и мощность: Убедитесь, что удлинитель поддерживает нужный стандарт (например, 802.3at для камер с обогревом) и обеспечивает достаточную выходную мощность (15Вт, 30Вт, 60Вт).
-
Скорость передачи данных: Для камер 4K/8MP критически важна скорость 100 Мбит/с (Fast Ethernet) или, лучше, 1000 Мбит/с (Gigabit Ethernet). Убедитесь, что удлинитель ее поддерживает.
-
Условия эксплуатации: Для уличного монтажа выбирайте модели в герметичном пылевлагозащищенном корпусе (IP67).
-
Качество кабеля: Удлинитель не поможет, если проложен некачественный кабель. Всегда используйте медь 100%, категории 5e и выше.
Сценарии применения
-
Удаленные постройки: Наблюдение за складом, ангаром, воротами, расположенными в сотнях метрах от основного здания.
-
Периметр большой территории: Охрана забора по периметру завода, склада или коттеджного поселка.
-
Вертикальные трассы: Установка купольной камеры на высокой мачте, где расстояние по кабелю превышает 100 метров.
Удлинители Ethernet и PoE
Удлинители Ethernet и PoE — это не просто «удлинители», а интеллектуальные сетевые устройства, которые ломают рамки стандартов и дают проектировщикам систем видеонаблюдения драгоценную гибкость. Правильно подобранное активное решение позволяет надежно и экономично интегрировать удаленные IP-камеры в единую систему, обеспечивая безопасность на всей территории объекта без компромиссов в качестве и стабильности сигнала.
