POE Сплиттеры
PoE сплиттер для питания IP видеокамер, которые не поддерживают PoE. Одноканальный 10/100 Мбит/с, IEEE 802.3af.
PoE сплиттер Порты: Вход: 1х RJ-45 10/100 Мбит/с (IEEE802.3af); Выход: 1х RJ-45 10/100 Мбит/с м 1х 12 VDC (до 14 Вт)

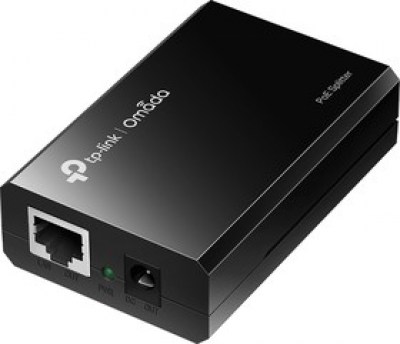

Сплиттер PoE ПОРТЫ: 1 гигабитный порт PoE, 1 гигабитный порт без PoE ХАРАКТЕРИСТИКИ: соответствие стандарту 802.3af, передача данных и питания по одному кабелю на расстояние до 100 м, выходное напряжение 5/9/12 В, пластиковый корпус, небольшой размер

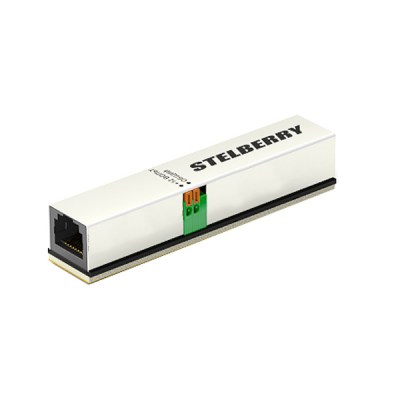

Универсальный проходной PoE-сплиттер. Блок питания микрофонов от IP-камер. Предназначен для питания внешних микрофонов от Ethernet-кабеля IP-камеры. Устанавливается в разрез Ethernet-кабеля, идущего к IP-камере. Работает со стандартами 10/100 DC on Spares (метод B) и 10/100 Mixed DC & Data (метод A).

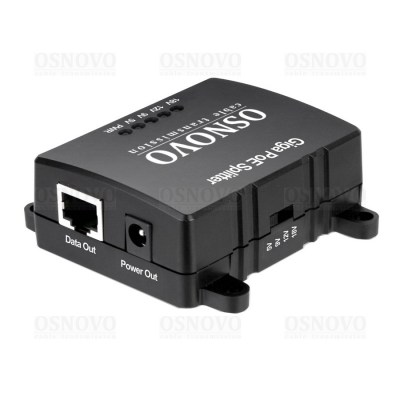

PoE-сплиттер Gigabit Ethernet с функцией выбора напряжения на 5/9/12/18V. Соответствует стандартам PoE IEEE 802.3af/at. Предназначен для питания оконечных сетевых устройств, не поддерживающих PoE. Порты: вх. - RJ45(10/100/1000 Base-T, IEEE 802.3af/at), вых. - RJ45(10/100/1000 Base-T)/штекер (DC5V(3А), 9V(2,5A), 12V(2,5A), 18V(1,6A). Переключатель выходного напряжения. Размеры (ШxВxГ), 73x30x78мм. Рабочая температура 0 ... +40°C.

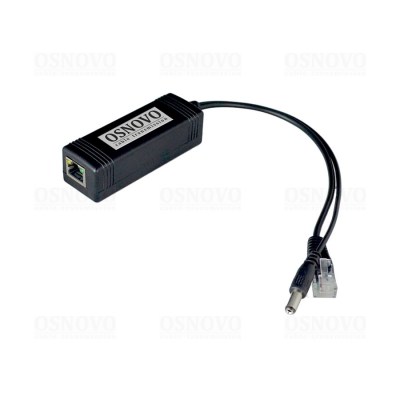

PoE-сплиттер Fast Ethernet. Соответствует стандартам PoE IEEE 802.3af/at. Предназначен для питания оконечных сетевых устройств, не поддерживающих PoE. Порты: вх. - RJ45(10/100 Base-T, IEEE 802.3af/at), вых. - кабель RJ45(10/100 Base-T)/штекер 5.5x2.1мм. Входное напряжение: DC36-57V. Выходное напряжение: DC12V/2A. Встроенная защита от перенапряжения, короткого замыкания. Размеры (ШхВхГ): 80x31x26мм. Длина кабеля - 12см. Рабочая температура -25...+75°C.

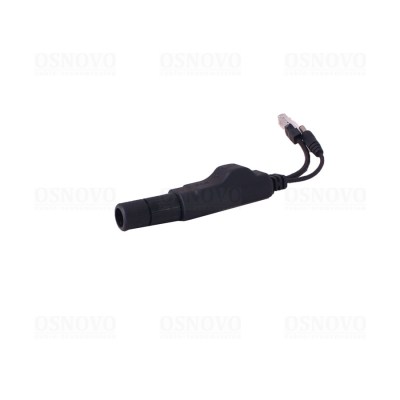

Уличный PoE-сплиттер Fast Ethernet. Соответствует стандартам PoE IEEE 802.3af. Предназначен для питания оконечных сетевых устройств, не поддерживающих PoE. Порты: вх. - RJ45(10/100 Base-T, IEEE 802.3af), вых. - кабель RJ45(10/100 Base-T)/штекер 5.5x2.1 мм. Входное напряжение: DC42-57V. Выходное напряжение: DC12V/1A. Класс защиты - IP66. Размеры (ШхВхГ) - 85 x 27 x 30 мм. Длина кабеля - 8см. Рабочая температура -40 ... +60°C.

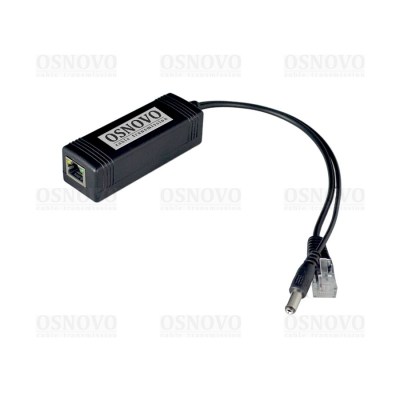

PoE-сплиттер Fast Ethernet. Соответствует стандартам PoE IEEE 802.3af. Предназначен для питания оконечных сетевых устройств, не поддерживающих PoE. Порты: вх. - RJ45(10/100 Base-T, IEEE 802.3af), вых. - кабель RJ45(10/100 Base-T)/штекер 5.5x2.1мм. Входное напряжение: DC36-57V. Выходное напряжение: DC12V/1A Встроенная грозозащита - 4kV. Размеры (ШхВхГ): 80x31x26мм. Длина кабеля - 17см. Рабочая температура 0...+40°C.

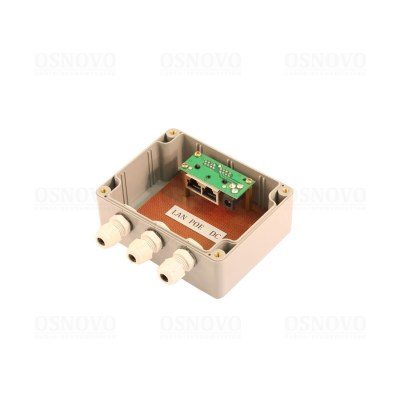

Уличный пассивный PoE-инжектор/PoE-сплиттер. Предназначен для питания оконечных сетевых устройств. Напряжение PoE - до 57V(конт. 4,5 (+), 7,8 (-)). Fast Ethernet. Максимальный ток - 1A. Порты: 1хFE (10/100 Base-T)/роз.2.1*5.5мм(DC) (в комплекте переходник на клеммы под винт), 1хFE (10/100 Base-T) с поддержкой PoE. Не требует питания. Корпус из поликарбоната с классом защиты IP65. Размеры (ШхВхГ): 115x55x90мм (без гермовводов). Монтаж на стену. Рабочая температура: -40…+70°С.

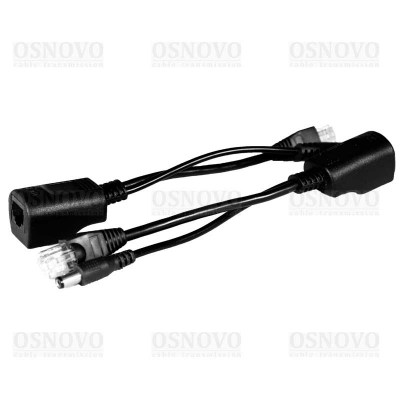

Пассивный комплект (инжектор + сплиттер) для передачи PoE по кабелю Cat 5e. Предназначен для питания оконечных сетевых устройств. Напряжение PoE - до 57V(конт. 4,5 (+), 7,8 (-)). Fast Ethernet. Инжектор: вх. - RJ45(FE, 10/100 Base-T)/роз.2.1*5.5мм(DC), вых. - RJ45(PoE). Сплиттер: вх. - RJ45(PoE), вых. - RJ45(FE, 10/100 Base-T)/штекер 2.1*5.5мм (DC). Цвет черный. Не требует питания. Размеры (ШхВхГ): 40x19x19мм + кабель 20см. Рабочая температура 0 ... +40°C.

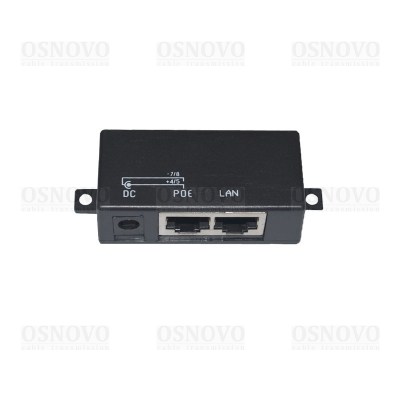

Пассивный PoE-инжектор/PoE-сплиттер. Предназначен для питания оконечных сетевых устройств. Напряжение PoE - до 57V(конт. 4,5 (+), 7,8 (-)). Fast Ethernet. Максимальный ток - 1A. Порты: вх./вых. - RJ45(FE, 10/100 Base-T)/роз.2.1*5.5мм(DC). Не требует питания. Размеры (ШxВxГ): 76x20x27мм. Рабочая температура -40 ... +70°C.
_400x400.jpg)

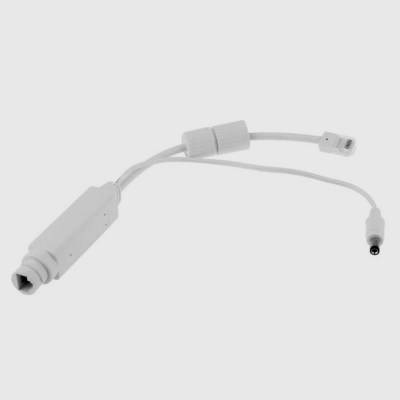

POE сплиттер Стандарт IEEE 802.3af, скорость соединения 10/100Mbps, питание выход: 12В/1А, вход: PoE IEEE 802.3af 36-57B до 15,4Вт контакты 1,2(+) 3,6(-), 85х29х24 мм (корпус без проводов), 54 гр.

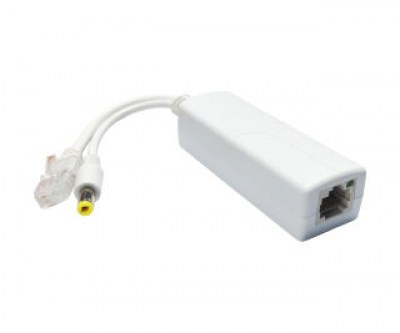

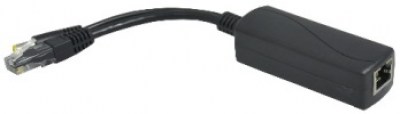

PoE сплиттер разделяет передающийся по UTP кабелю сигнал формата PoE на питание DC 12 В и RG45. Предназначен для питания оконечных сетевых устройств, не поддерживающих PoE. IEEE802.3af 12V 15.4W
PoE-сплиттеры для камер видеонаблюдения: как запитать «обычную» камеру от PoE-сети
Технология Power over Ethernet (PoE) стала стандартом для современных систем видеонаблюдения. Но что делать, если у вас уже есть IP-камера без встроенной поддержки PoE, а проложить отдельный кабель питания неудобно или дорого? Или если ваш коммутатор — PoE, а камера — нет? В этой ситуации на помощь приходит небольшое, но очень полезное устройство — PoE-сплиттер.
Что такое PoE-сплиттер? (И чем он отличается от коммутатора?)
PoE-сплиттер (PoE Splitter) — это устройство, которое выполняет функцию, обратную PoE-инжектору. Если инжектор добавляет питание в сетевой кабель, то сплиттер разделяет (split) входящий сигнал на два независимых потока:
-
Данные Ethernet — чистый сетевой сигнал.
-
Постоянное напряжение — для питания устройства.
Ключевое уточнение: Сплиттер не предназначен для подключения нескольких камер к одному порту. Это распространенная ошибка. За разветвление сигнала отвечает PoE-коммутатор. У сплиттера, как правило, один вход (где принимается кабель с данными и питанием) и два выхода (отдельно для данных и отдельно для питания).
Принцип работы: Разделяй и властвуй
Сплиттер подключается к источнику PoE (коммутатору или инжектору) по стандартному кабелю UTP.
-
Прием: На вход сплиттера поступает комбинированный сигнал (Data + Power).
-
Разделение: Встроенная схема разделяет этот сигнал.
-
Подача: Через один выходной порт (RJ45) на камеру подаются только сетевые данные, а через второй порт (чаще всего DC-штекер 5.5x2.1mm, 5.5x2.5mm или microUSB) — постоянное напряжение, необходимое камере (обычно 5V, 9V, 12V).
-
Преобразование: Важная функция — понижение напряжения. Стандартное PoE-напряжение 48V преобразуется в требуемое для камеры (например, 12V). Поэтому сплиттер всегда содержит преобразователь (адаптер).
Типы и критерии выбора PoE-сплиттеров
-
По стандарту входящего PoE:
-
802.3af/at (Active PoE): «Умные» сплиттеры. Требуют handshake с источником, обеспечивают полную совместимость и защиту. Подают питание только после обнаружения устройства.
-
Passive PoE: Более простые и дешевые устройства. Подают напряжение постоянно, без предварительного согласования. Требуют осторожности: можно повредить несовместимое оборудование. Важно убедиться, что источник и сплиттер используют одинаковое пассивное напряжение (например, 24V).
-
-
По выходному напряжению и мощности: Это самый важный параметр. Он должен точно соответствовать требованиям вашей камеры (указаны на корпусе или в инструкции: например, DC 12V / 1A).
-
Выходное напряжение: 5V, 9V, 12V, 24V.
-
Максимальный ток: 0.5A, 1A, 2A и т.д.
-
-
По типу выходного разъема питания: DC-штекер, клеммная колодка, microUSB. Необходимо сверять с гнездом на камере.
Преимущества использования PoE-сплиттеров
-
Модернизация без замены: Позволяют интегрировать старые или бюджетные не-PoE камеры в современную PoE-инфраструктуру без их замены.
-
Экономия на кабельной системе: Избавляет от необходимости прокладки отдельного силового кабеля к каждой камере. Используется одна витая пара для всего.
-
Централизация питания: Все камеры, даже не-PoE, можно запитать от одного центрального PoE-коммутатора с ИБП, что обеспечивает бесперебойную работу всей системы при отключении электричества.
-
Повышение эстетики и безопасности: Отсутствие лишних проводов и розеток делает монтаж аккуратнее и снижает риски, связанные с силовой проводкой.
-
Гибкость при размещении: Камеру можно установить в месте, где есть сетевая точка, но нет розетки 220V.
Типичные сценарии применения
-
Интеграция не-PoE камер в систему с PoE-коммутатором.
-
Питание любых низковольтных устройств от PoE-сети: точек доступа Wi-Fi, IP-телефонов, некоторых типов освещения.
-
Использование с PoE-удлинителями: Для питания не-PoE камеры на большом удалении (сотни метров) через активный повторитель.
На что обратить внимание при выборе?
-
Входной стандарт: Совместим ли с вашим PoE-источником (Active 802.3af/at или Passive 24/48V)?
-
Выходное напряжение и ток: Точное соответствие требованиям камеры.
-
Разъем питания: Физическое соответствие гнезду на камере.
-
Скорость передачи данных: Поддержка 10/100 Мбит/с (Fast Ethernet) или 1000 Мбит/с (Gigabit).
-
Качество исполнения: Надежные сплиттеры имеют защиту от перегрузки, короткого замыкания и перегрева.
PoE-сплиттер
PoE-сплиттер — это элегантное и практичное решение, которое стирает границу между оборудованием с поддержкой PoE и без нее. Он позволяет максимально использовать преимущества единой кабельной системы, упрощает монтаж и повышает надежность видеонаблюдения. Правильно подобранный сплиттер дает вторую жизнь старым камерам и обеспечивает неограниченную гибкость при построении современных, экономичных и отказоустойчивых систем безопасности.
