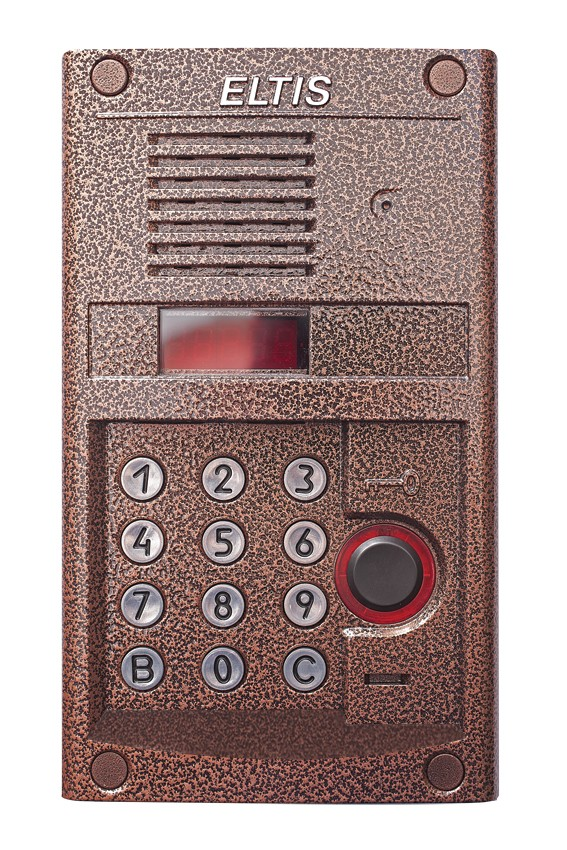

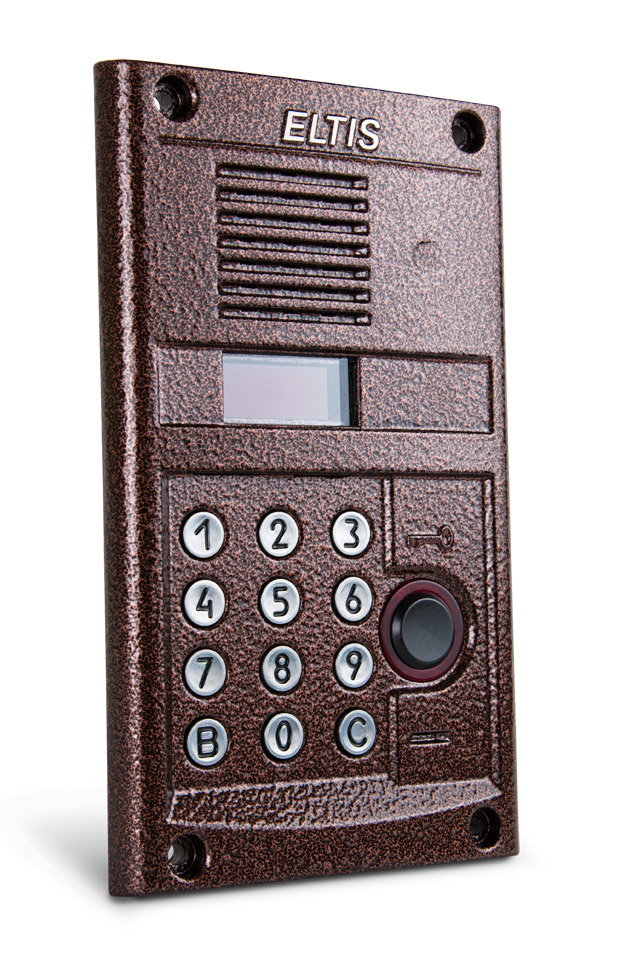

DP400-RDС24 Блок вызова домофона ELTIS координатного типа

 Блок вызова домофона DP400-RDC24 ELTIS координатного типа

(далее БВ) предназначен для работы в составе домофонного комплекса ELTIS400 и обеспечивает санкционированный доступ в подъезды, на лестничные клетки и квартиры жилых домов или на иные объекты в соответствии с одним из признаков:

• общий цифровой код;



• индивидуальный цифровой код;



• бесконтактный электронный ключ;



• нажатие кнопки абонентского пульта после разговора с посетителем.

БВ применяется для ограничения доступа в подъезды жилых домов, в организации и устанавливается на входную дверь или на стену около двери.

Примечание. Блок вызова DP400-RDC24 дополнительно обеспечивает реализацию функции видеонаблюдения.

Состав домофонного комплекса

DP400-RDC24 предназначен для работы в составе домофонного комплекса, содержащего следующие блоки и узлы:

• блок вызова (БВ) DP400-RDC24;



• блок питания (БП) PS2-хx (хx – модель блока питания, зависит от типа используемого замка);



• коммутатор (КМ) КМ100-3 ... КМ100-7.1;



• пульты абонентские (ПА) серий HS-400, HS-300 или аналогичные;



• бесконтактный электронный ключ (брелок стандарта EM-Marine);



• ключ ТМ DS1996 фирмы Dallas Semiconductor;



• кнопка выхода В21(В23);



• электромагнитный замок (МЕ300, МЕ400 или аналогичный).



• Примечание ¹.



  1. Для работы в составе домофонного комплекса на базе DP400-RDC24 дополнительно могут потребоваться:





     • пульты абонентские (ПА) VIZIT-M401, VIZIT-M402;



     • видеоразветвитель VS1/4-1.









  2. В качестве бесконтактного электронного ключа можно использовать брелки 07EG или аналогичные на основе кристалла EM4102A6. Работа с карточками или брелками большего размера не гарантируется.



  3. В зависимости от выполняемых функций, домофонный комплекс на базе блока вызова DP400-RD23 может дополнительно комплектоваться пультом консьержа SC400 и считывателями ключей ТМ (ST10,11,12) или считывателем бесконтактных электронных ключей стандарта E-Marine – SR-1.




* 1 Пульт консьержа SC400 должен применяться с блоками вызова DP400-TD22, имеющими версию прошивки не ниже 4.09.

Функциии блока вызова

Функции абонент-посетитель:

• коммутация «посетитель-абонент» в соответствии с набранным номером квартиры;



• дуплексная связь «посетитель-абонент»;



• отображение информации на пятиразрядном семисегментном индикаторе;



• формирование звуковых сигналов при:



  1. нажатии на кнопки клавиатуры;



  2. вызове абонента;



  3. открывании электромагнитного замка;



  4. некорректных действиях пользователя;






• отзвон жильцу на ПА при открывании двери подъезда ключом, записанным на его квартиру²;



• подсветка клавиатуры в темное время суток;



• защита от подбора кодов и паролей;



• защита от дубликатов ключей на основе MK2004;



• защита от электрошокера;



• управление различными типами электромагнитных замков:



  1. нажатием кнопки абонентского пульта;



  2. набором общего и (или) индивидуального кода открывания замка;



  3. бесконтактным электронным ключом;



  4. ключом ТМ DS1990 (при подключении к блоку вызова считывателя ключей ТМ);



  5. нажатием кнопки "Выход";




Функции обслуживания:

• программирование и управление системой с помощью цифровой клавиатуры;



• доступ к программированию системы через пароль установщика;



• возможность установки пароля администратора, неизвестного установщику;



• доступ к программированию ключей и индивидуального кода каждого абонента через индивидуальный пароль;



• программное регулирование времени открывания замка от 1с до 9с;



• программное отключение отдельных абонентов;



• программная регулировка громкости служебных звуковых сигналов;²;



• сохранение информации в энергонезависимой памяти;



• считывание и запись конфигурационных данных блока вызова c помощью ключа ТМ DS1996, для чего необходимо подсоединить с клеммами ML и GND блока вызова считыватель ST11 или ST12;



• обмен информацией с АРМ «ЭЛТИС – Сервис».



• обновление версии программы блока вызова c помощью ключа ТМ DS1996, для чего необходимо подсоединить с клеммами ML и GND блока вызова считыватель ST11 или ST12.

* 2 Для БВ с версией программного обеспечения 4.09 и выше.

Технические характеристики блока вызова DP400-RDC24:

Примечание:
