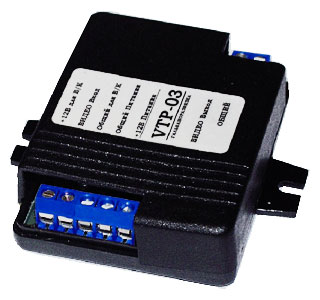

VTP-01KH устройство гальванической развязки видеосигнала

Предназначен для гальванической развязки линий аналогового видеонаблюдения стандартов CVBS и AHD.

Гальваническая развязка VTP-01KH для AHD камер видеонаблюдения

Гальваническая развязка является важным компонентом в системах видеонаблюдения, особенно при работе с AHD камерами. Это устройство позволяет разделить кабельную линию от камеры до регистратора, что существенно снижает уровень помех и улучшает качество видеосигнала.

Принцип работы

Гальваническая развязка работает на основе трансформаторов или оптронов, которые обеспечивают передачу сигнала без электрического контакта между входной и выходной цепями. Это позволяет:

• Изолировать цепи питания

• Защитить от помех

• Предотвратить короткое замыкание

• Обеспечить безопасность системы

Технические характеристики

Основные параметры:

• Полоса пропускания: 25 Гц - 5 МГц

• Изоляция контура заземления: > 90 дБ

• Изолированное напряжение: 500В AC / 600В DC

• Сопротивление изоляции: > 1 мОм

• Коэффициент подавления синфазного сигнала: > 60 дБ

• Защита от перенапряжений: 2 кВ

• Рабочая температура: от -20°С до +60°С

Области применения

Гальваническая развязка рекомендуется к использованию в следующих случаях:

1. При прокладке кабельных линий параллельно силовым сетям

2. В условиях высокого уровня электромагнитных помех

3. При использовании некачественных блоков питания

4. При наличии разности потенциалов между камерой и регистратором

5. При неправильном заземлении

Преимущества использования

Основные плюсы:

1. Улучшение качества видеосигнала

2. Защита от помех и наводок

3. Предотвращение повреждения оборудования

4. Повышение надежности системы

5. Возможность прокладки длинных линий связи

Типичные проблемы без гальванической развязки

Признаки необходимости установки:

• Волны на изображении

• Синусоидальные помехи

• Темные и светлые полосы

• Плывущие линии

• Зернистость картинки

• Шумы в изображении

Особенности установки

Рекомендации по монтажу:

1. Установка вблизи регистратора или камеры

2. Обеспечение надежного заземления

3. Правильное подключение питания

4. Проверка качества соединений

5. Контроль уровня сигнала

Совместимость с AHD стандартом

Гальваническая развязка полностью совместима с AHD технологией, обеспечивая:

• Сохранение качества аналогового сигнала

• Поддержку высокого разрешения

• Стабильную передачу данных

• Совместимость с современными видеорегистраторами

Практические советы

Важные рекомендации:

1. Использовать качественные компоненты

2. Соблюдать правила монтажа

3. Проверять уровень помех

4. Контролировать параметры питания

5. Регулярно проводить техническое обслуживание

Типичные ошибки при использовании

Чего следует избегать:

1. Неправильного заземления

2. Прокладки рядом с силовыми кабелями

3. Использования некачественных компонентов

4. Игнорирования признаков помех

5. Пренебрежения техническим обслуживанием

Гальваническая развязка

Гальваническая развязка является важным элементом системы видеонаблюдения, особенно при работе с AHD камерами. Правильное использование этого устройства позволяет существенно улучшить качество изображения, защитить оборудование и обеспечить надежную работу всей системы.

При проектировании и монтаже систем видеонаблюдения следует уделять особое внимание вопросам гальванической развязки, особенно в сложных условиях эксплуатации и при наличии электромагнитных помех.
